【龍升牌LPNW重型手搖絞盤結構與材質厚度】
LPNW重型手搖絞產品特點介紹:
重型手搖絞盤主要應用:重物牽引拖拽、緊急事故救援(車輛)、游艇靠岸、舞臺幕布、廣告懸掛、設備牽引等
重型手搖絞盤主要功能:當負載時可機械剎車自動開啟(制動不含石棉符合歐盟RoHs標準),噪音低
重型手搖絞盤安裝方式:底座處設有安裝空位,可以和任何支架連接。

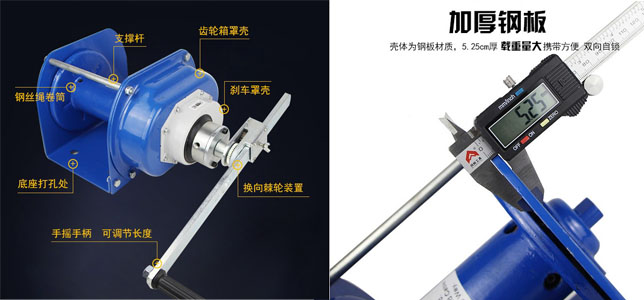

重型手搖絞盤結構說明:本產品由手柄、制動、齒輪、支撐框架、鋼絲繩卷筒、罩殼組成結構緊湊堅固耐用。

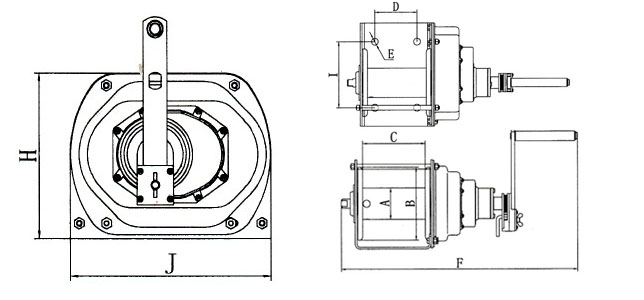

【重型手搖絞盤尺寸圖】
重型手搖絞盤技術尺寸參數:
型號 |
LPNW-500 |
LPNW-1000 |
LPNW-2000 |
LPNW-3000 |
安全載荷(噸) |
0.5 |
1 |
2 |
3 |
實驗負荷(Kn) |
6.13 |
12.3 |
24.57 |
36.81 |
鋼絲繩直徑 |
6.3 |
8 |
9 |
12.5 |
有效容繩量
(M) |
40 |
40 |
40 |
40 |
齒輪比 |
4.33:1 |
12.91:1 |
22.68:1 |
29.16:1 |
手柄長度可達
(mm) |
350 |
350 |
350 |
350 |
力要求不小于 |
120 |
120 |
120 |
120 |
尺寸 |
A |
60 |
76 |
90 |
100 |
B |
140 |
175 |
190 |
230 |
C |
150 |
154 |
195 |
205 |
D |
100 |
110 |
155 |
155 |
E |
15 |
18 |
18 |
18 |
F |
403 |
443 |
490 |
549 |
H |
182 |
214 |
230 |
296 |
I |
130 |
170 |
170 |
170 |
J |
245 |
266 |
300 |
365 |
自重 |
14.4 |
19.8 |
25.3 |
44.5 |
注:LPNW重型手搖絞盤所有型號規格不帶鋼絲繩與吊鉤。
保質承諾
LPNW重型手搖絞盤屬于龍升品牌,產品保質周期為12個月,在正常使用情況下保質期內出現任何質量問題免費調換,非質量問題收費維修。
|
|
